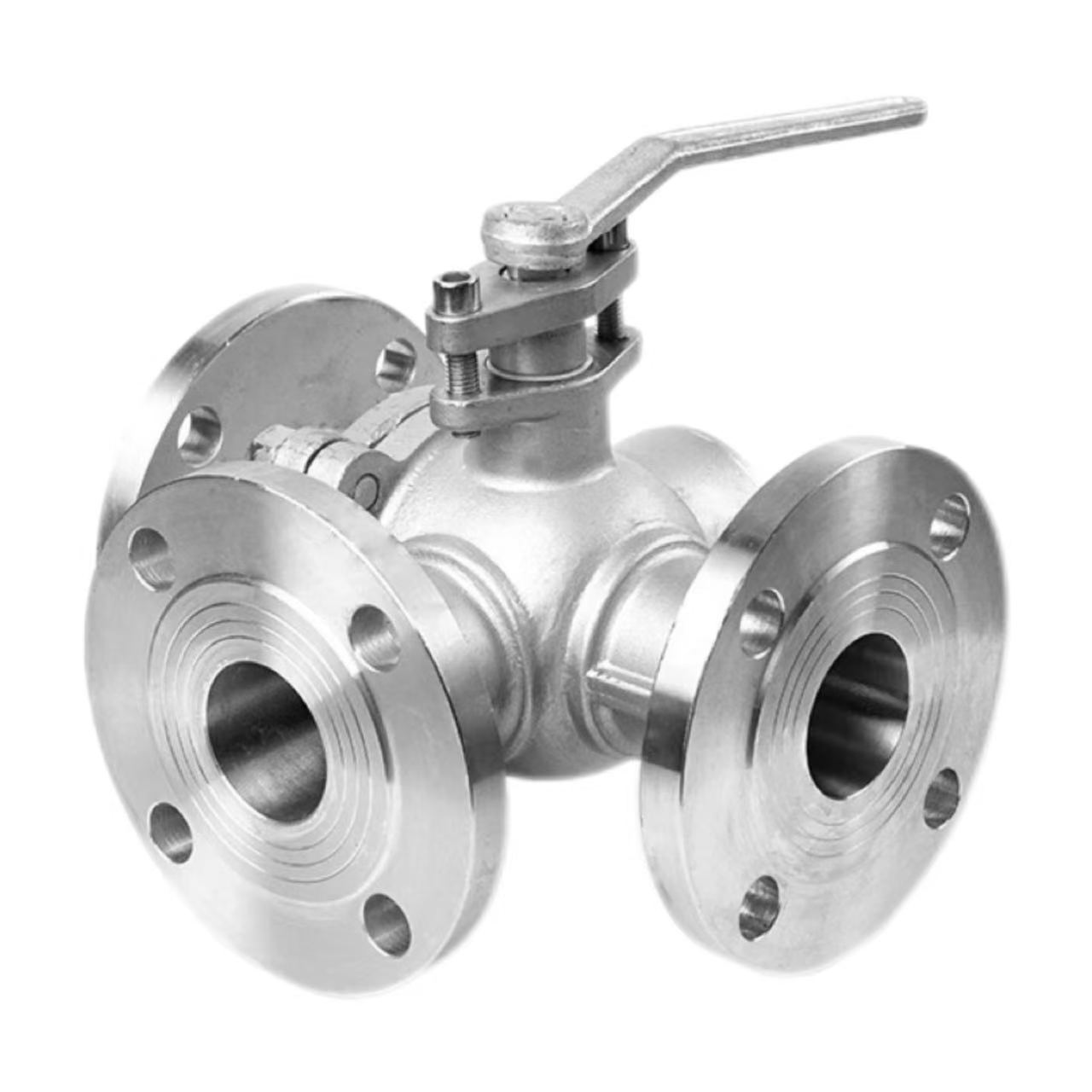

Mẹta-ọna flange rogodo àtọwọdá

Ilana Ṣiṣẹ

Ilana iṣiṣẹ ti Shenchi factory's sooro ipata mẹta-ọna flange rogodo àtọwọdá da lori awọn L-sókè tabi T-sókè awọn ikanni ge sinu awọn rogodo. Awọn rogodo ti wa ni gbe ni aarin ti awọn àtọwọdá ara ati yiyi nipa a mu. Nigbati rogodo ba yiyi, awọn ikanni ṣe deede pẹlu tabi aiṣedeede lati awọn ebute oko oju omi oriṣiriṣi, ni imọran iyipada, dapọ, tabi pipin ti itọsọna ṣiṣan alabọde.

Bọọlu ti o ni apẹrẹ L:

 Yiyi 90 ° ngbanilaaye alabọde lati yipada lati ẹnu-ọna si eyikeyi iṣan, o dara fun yiyipada awọn oju iṣẹlẹ pẹlu agbawọle kan ati awọn iṣan meji tabi awọn inlets meji ati itọjade kan, gẹgẹbi fifun omi ni omiiran si awọn olutọpa meji.

Bọọlu apẹrẹ T:

Yiyi 180 ° ngbanilaaye gbogbo awọn ebute oko oju omi mẹta lati sopọ ni igbakanna tabi eyikeyi awọn ebute oko oju omi meji lati sopọ, o dara fun didapọ awọn media meji ati lẹhinna iṣelọpọ (dapọ), tabi pipin media kan si awọn ọnajade meji (pipin), gẹgẹbi ninu awọn ọna ṣiṣe idapọpọ omi gbona ati tutu.

Awọn paramita Ọja:

Ọja Name: Mẹta-Ọna Flanged Ball àtọwọdá	Awọn pato: (1/8 "-4") DN6-DN100
Iwọn Ipa: PN16	Ohun elo Ara: WCB, SUS304 (CF8), SUS316L (CF3M)
Awọn ajohunše: ANSI, BS, DIN, ISO, JIS	Iwọn otutu ti o wulo: -20 ℃ ~ +150 ℃ (boṣewa), to +350 ℃ (iwọn otutu giga), si isalẹ -196 ℃ (iwọn otutu)
Ohun elo Irin Inu: WCB, SUS304 (CF8), SUS316L (CF3M)	Iwọn otutu: Iwọn otutu giga, iwọn otutu kekere, iwọn otutu alabọde, iwọn otutu deede
Ọna Isẹ: Afowoyi	Awọn edidi: EPDM, PPL
Ọna asopọ: Asopọ Flange	Awọn ohun elo: Omi, afẹfẹ, gaasi, epo, olomi, ati bẹbẹ lọ.
Orisun: China	Apeere: Awọn apẹẹrẹ wa

Awọn anfani ti Asopọ Flange:

Shenchi 3-ọna flanged rogodo falifu lo flange awọn isopọ. Ti a bawe si awọn asopọ ti o tẹle ara, awọn asopọ flange nfunni ni resistance ti o ga julọ; PN16 Rating le stably withstand 1.6MPa titẹ. Disassembly jẹ rọrun, irọrun iṣayẹwo opo gigun ti epo deede ati itọju. Igbẹkẹle ti o gbẹkẹle jẹ idaniloju; gasiketi flange ati awọn boluti ṣiṣẹ papọ lati yọkuro eewu jijo. Dara fun awọn opo gigun ti iwọn ila opin nla; fun awọn iwọn ila opin ti o wa loke DN50, nibiti awọn asopọ ti o tẹle ni o ṣoro, awọn flanges jẹ aṣayan boṣewa. Shenchi, olupilẹṣẹ 3-ọna ti Ilu Kannada flanged rogodo valve, nfunni awọn flanges ti o ni ibamu si ANSI, BS, DIN, ati awọn ajohunše JIS, pade awọn iwulo awọn alabara agbaye.

Koko fifi sori ẹrọ 1: Flange Alignment

Titete Flange Nigba fifi Shenchi mẹta-ọna flange rogodo àtọwọdá, awọn flange oju gbọdọ wa ni deedee. Awọn flanges meji yẹ ki o wa ni afiwe ati concentric, pẹlu iyapa ko kọja iwọn iyọọda ti gasiketi flange. Imudani boluti titete yoo fa idibajẹ ara ti ara, ti o ni ipa lori yiyi rogodo ati iṣẹ lilẹ. Lẹhin titete, gasiketi yẹ ki o gbe si aarin ati pe ko gbọdọ jẹ aiṣedeede. A kekere-owole mẹta-ọna flange rogodo àtọwọdá ko ni dogba si kekere didara; Awọn ọja Shenchi nfunni ni pipe ati fifi sori ẹrọ rọrun. Awọn falifu bọọlu flange oni-ọna mẹta ti o ni ipata ni awọn ipari dada flange ti o pade awọn iṣedede, ni idaniloju lilẹmọ igbẹkẹle diẹ sii.

Fifi sori Point Meji: Bolt Tightening

Flange boluti gbọdọ wa ni tightened diagonally ni awọn ipele. Waye iyipo diẹdiẹ ni awọn ipele 2-3, ni atẹle lẹsẹsẹ diagonal 180°. Maṣe di ẹgbẹ kan ni ẹẹkan, bibẹẹkọ titẹ aiṣedeede lori gasiketi yoo ṣẹda awọn ikanni jijo. Iyipo Bolt gbọdọ pade awọn iye deede; overtightening yoo ba awọn flange tabi boluti, nigba ti undertightening yoo ja si ni insufficient lilẹ. Shenchi 3-ọna flange rogodo àtọwọdá factory pese a niyanju iyipo tabili fun insitola lati tọka si. Awọn aaye fifi sori ẹrọ wọnyi jẹ pataki fun aridaju iṣẹ ṣiṣe àtọwọdá-ọfẹ igba pipẹ; jọwọ muna tẹle awọn pato.

Ojuami fifi sori 3: Atilẹyin Pipeline ati Cleaning

Ṣaaju fifi sori ẹrọ, inu ti opo gigun ti epo gbọdọ wa ni mimọ lati yọ slag alurinmorin, awọn iwe irin, iyanrin, ati awọn idoti miiran. Awọn nkan ajeji ti nwọle iho àtọwọdá le yọ bọọlu tabi awọn edidi, ti o yori si awọn n jo. Pipeline gbọdọ wa ni atilẹyin ominira; àtọwọdá ko gbọdọ ru iwuwo ti opo gigun ti epo. Tobi-rọsẹ tee flange rogodo falifu ni o wa eru; subsidence opo gigun ti epo le fa flange kuro ni aarin, ba edidi naa jẹ. Awọn falifu bọọlu tee flange ti ko ni ibajẹ jẹ ti WCB, SUS304, tabi awọn ohun elo SUS316L, pẹlu bàbà tabi mojuto àtọwọdá irin alagbara. Lẹhin ipari awọn aaye fifi sori ẹrọ, mimu yẹ ki o yiyi larọwọto laisi jamming; awọn àtọwọdá jẹ ki o setan fun lilo.
