A Itọsọna si paipu Fittings

Ninu nẹtiwọọki ti o tobi pupọ ti fifin ti o pese omi, gaasi, ati iṣakoso si agbaye ode oni, akiyesi nigbagbogbo ṣubu lori awọn paipu funrararẹ tabi awọn falifu ti o paṣẹ ṣiṣan naa. Sibẹsibẹ, awọn oluṣe otitọ ti eka, iṣẹ ṣiṣe, ati awọn eto igbẹkẹle jẹ onirẹlẹpaipu paipu. Awọn paati pataki wọnyi jẹ awọn asopọ, awọn oludari, ati awọn oluyipada ti o yi awọn gigun gigun ti paipu sinu awọn iyika idi. Loye awọn oriṣi wọn, awọn iṣẹ, ati awọn ibeere yiyan jẹ ipilẹ si eyikeyi ito aṣeyọri tabi iṣẹ akanṣe mimu gaasi.

Awọn iṣẹ Koko: Diẹ sii Ju Kan Nsopọ

Awọn ohun elo ṣe iranṣẹ awọn idi pataki pupọ ju asopọ ti o rọrun lọ:

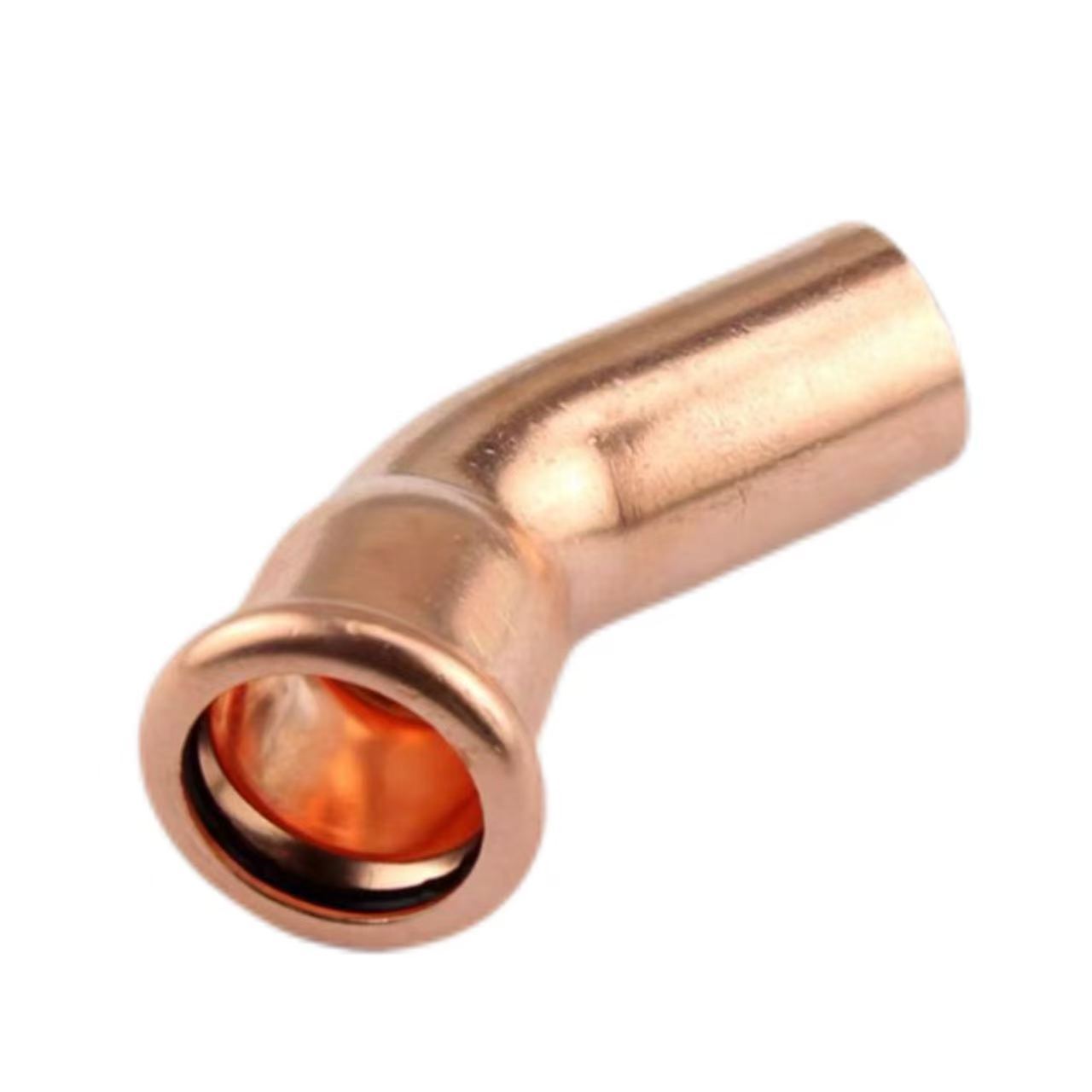

*   Iyipada Itọsọna: Awọn igbonwo (eyiti o jẹ 45° tabi 90°) darí piping ni ayika awọn idiwọ tabi lẹba awọn ibi isọdi igbekalẹ.

*   Pipin Sisan tabi Apapọ: Tees ati Awọn irekọja pin ṣiṣan kan si awọn ẹka lọpọlọpọ tabi ṣajọpọ awọn ṣiṣanwọle lọpọlọpọ sinu ọkan.

*   Iṣatunṣe iwọn: Awọn idinku ati awọn igbona so awọn paipu ti awọn iwọn ila opin oriṣiriṣi pọ lainidi.

*   Ifaagun laini: Awọn idapọmọra darapọ mọ awọn paipu meji ti iwọn kanna ni ṣiṣe taara.

*   Ṣiṣẹda Ibudo: Awọn ori omu ati awọn gàárì n pese awọn aaye iwọle fun awọn taps, awọn wiwọn, tabi awọn laini iranlọwọ.

*   Ifopinsi: Awọn fila ati awọn Plugs di opin paipu kan, boya titilai tabi fun igba diẹ.

Awọn eroja bọtini: Ohun elo, Asopọ, ati Apẹrẹ

Yiyan awọn isunmọ ibamu ti o tọ lori awọn abuda akọkọ mẹta:

1. Ohun elo: Ibamu gbọdọ wa ni ibamu pẹlu mejeeji ohun elo paipu ati alabọde (omi / gaasi) ti yoo gbe.

   *   Ejò & Idẹ: O tayọ fun omi mimu, alapapo, ati diẹ ninu awọn ohun elo gaasi. Koju ipata ati pe o rọrun lati fi sori ẹrọ nipasẹ titaja tabi tẹ-fit.

   *   Irin Erogba & Irin Alagbara: Ọpawọn fun ile-iṣẹ, titẹ-giga, ati awọn ohun elo iwọn otutu (nya, epo, awọn kemikali). Nfun superior agbara. Alagbara pese imudara ipata resistance.

   *   PVC, CPVC, ati PEX: Olokiki ninu fifi ọpa omi ode oni, irigeson, ati awọn laini kẹmika titẹ kekere. Iwọn fẹẹrẹ, ẹri ipata, ati nigbagbogbo lo alurinmorin olomi (PVC) tabi awọn asopọ tẹ/crimp (PEX).

   *   Irin Malleable: Ti a mọ fun lile rẹ ni awọn atunto asapo, ti a lo nigbagbogbo ninu gaasi iṣẹ wuwo ati awọn laini hydraulic.

2. Ọna Asopọmọra: Eyi n ṣalaye bii awọn atọkun ibamu pẹlu paipu.

   *   Asapo (Screwed): Alailẹgbẹ, ọna to wapọ nipa lilo awọn okun tapered (NPT). Apẹrẹ fun awọn ọna ṣiṣe itọju-eru, awọn iyipada aaye, ati awọn asopọ to lagbara nibiti o le nilo itusilẹ. Nilo sealant fun a jo-ẹri isẹpo.

   *   Soldered/Brazed (Socket Weld): Ni akọkọ fun bàbà ati irin. Ṣẹda asopọ ti o yẹ, dan, ati igbẹkẹle pupọ nipa yo irin kikun sinu aafo laarin iho ti o baamu ati paipu. Awọn ibaraẹnisọrọ to ga-iduroṣinṣin paipu ati lominu ni ilana ila.

   *   Tẹ-Fit: Ọna ode oni ti nlo awọn irinṣẹ amọja lati di ibamu pẹlu iwọn O-inu inu paipu kan. Nfunni iyara, mimọ, ati asopọ igbẹkẹle gaan laisi ooru tabi awọn okun. Gbigba isọdọmọ ni iyara ni fifin iṣowo ati awọn eto hydronic.

   * Titari-si-Sopọ: Ọna fifi sori ẹrọ ti o rọrun julọ fun awọn laini igba diẹ tabi wiwọle (fun apẹẹrẹ, afẹfẹ fisinuirindigbindigbin, ohun elo). A kolleti ati O-oruka siseto faye gba fun ọpa-free asopọ ati ki o tu.

   *   Weld Solvent: Ti a lo fun awọn ọna ṣiṣe ṣiṣu (PVC/CPVC). Ohun elo kemikali yo ati fiusi paipu ati ibamu sinu ẹyọkan, ẹyọ monolithic.

3.  Iwọn Titẹ & Awọn Ilana:Awọn ohun elo paiputi ṣelọpọ si awọn kilasi titẹ kan pato (fun apẹẹrẹ, Iṣeto 40, 80, Kilasi 150, 300) ati pe o gbọdọ pade awọn iṣedede ile-iṣẹ (ASTM, ASME, EN). Yiyan ibamu pẹlu iwọn titẹ dogba si tabi ga ju titẹ iṣẹ ṣiṣe ti o pọju ti eto jẹ kii ṣe idunadura fun ailewu.

Itọsọna Aṣayan: Ibamu Imudara si Iṣẹ-ṣiṣe naa

Ilana yiyan ọgbọn kan ṣe idaniloju iduroṣinṣin eto:

1.  Ṣetumo Iṣẹ naa: Omi tabi gaasi wo? Ni iwọn otutu wo ati titẹ? Ṣe o jẹ ibajẹ? (fun apẹẹrẹ, Omi mimu gbona, 80 ° C, 6 bar).

2.  Yan Ohun elo Pipe: Da lori awọn ipo iṣẹ ati isuna (fun apẹẹrẹ, Ejò).

3.  Yan Ọna Asopọmọra: Ṣe iwọntunwọnsi iṣẹ ṣiṣe, fi sori ẹrọ ọgbọn, ati awọn iwulo iraye si ọjọ iwaju (fun apẹẹrẹ, Tẹ-fit fun iyara ati igbẹkẹle).

4.  Pato Iru ibamu & Iwọn: Ṣe ipinnu iṣẹ ti a beere (fun apẹẹrẹ, 90° igbonwo, 22mm x 22mm).

5.  Ṣidii Ibaramu: Rii daju pe ohun elo ti o baamu, ọna edidi, ati iwọn titẹ ni ibamu ni kikun pẹlu paipu ti o yan ati awọn aye eto.

Ipari: Ipilẹ ti Iduroṣinṣin Eto

Awọn ohun elo paipu jẹ aami ifamisi to ṣe pataki ni ede ti awọn eto fifin. Aṣayan ti o pe ati fifi sori ẹrọ jẹ ipilẹ ti eto gigun, ailewu, ati ṣiṣe. Lakoko ti wọn le ṣiṣẹ ni oju, titọka didara giga, awọn ibamu ti o yẹ jẹ ọkan ninu awọn ipinnu ti o ni ipa julọ ti ẹlẹrọ, olugbaisese, tabi insitola le ṣe. Ninu ijó intricate ti awọn agbara agbara omi, awọn paati wọnyi jẹ ipalọlọ, awọn alabaṣiṣẹpọ iduroṣinṣin ti n ṣe idaniloju ohun gbogbo n ṣan bi a ti ṣe apẹrẹ.
